Экстрагирование протекает при интенсивном движении водно-спиртового раствора через слой сырья, укладываемого на ситчатое днище экстрактора.

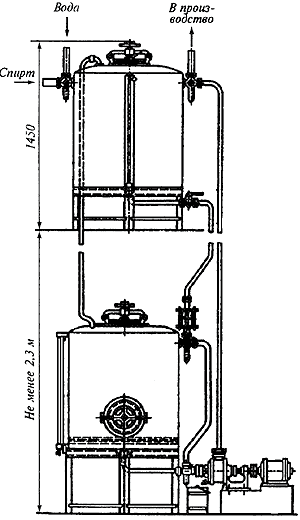

Процесс экстракции начинается с момента поступления из мерника водно-спиртового раствора в экстрактор для настаивания.

Каждый час в течение 10... 15 мин жидкость перекачивают из экстрактора в мерник. Из мерника раствор спускают снова в экстрактор.

В такой последовательности перекачивают жидкость до тех пор, пока не получат настой с требуемой концентрацией растворимых веществ. Готовый настой насосом подают в производство.

Для извлечения спирта отработанное сырье промывают водой в течение 6...20 ч. После этого экстрактор разгружают и операции повторяют со свежей порцией сырья.

Продолжительность процесса приготовления спиртовых настоев в экстракционной установке сокращается до 2...4 сут вместо 10...28 сут при настаивании в аппаратах или бочках, а потери спирта снижаются с 6...7 до 3...5 %. Кроме того, уменьшается потребность в емкостях и производственных площадях.

Для получения морсов свежее или сушеное плодово-ягодное сырье настаивают с водно-спиртовым раствором крепостью 40...50 %. Настаивание производят в течение 14 сут.

Процесс этот требует много времени и большого числа емкостей, что связано со значительными потерями спирта. В настоящее время морсы получают только из сушеного сырья. Из свежего плодово-ягодного сырья целесообразнее получать соки.

С целью интенсификации процесса экстракции применяют метод, который существенно снижает диффузионное сопротивление в пограничном слое за счет более высокого, целенаправленного энергетического воздействия на пограничный слой.

Таким методом является испарение под вакуумом высококонцентрированного слоя жидкой фазы в пограничном слое предварительно смоченного растительного сырья.

Целевые компоненты из растительного сырья извлекаются под вакуумом методом испарения непосредственно из высококонцентрированной пленки, образуемой в процессе экстракции на наружной поверхности частиц сырья, не допуская перехода основной части целевых компонентов в рабочий объем растворителя.

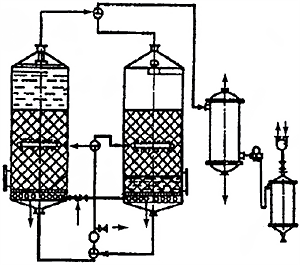

Аппаратное оформление технологической схемы вакуумного способа экстракции включает: два спаренных экстрактора, конденсатор-холодильник, вакуум-насос, сборник, теплообменники, центробежный насос, ложное перфорированное днище, систему трубопроводов и запорной арматуры.

В начале процесса в экстракторы поровну загружают исходное растительное сырье, и в течение 25.. .30 мин вакуум-насосом создают разряжение. Затем в один из экстракторов подается этанольный раствор (экстрагент), в котором сырье выдерживается в зависимости от вида 2...4 ч.

Затем центробежным насосом основная часть (80.. .90 %) растворителя из экстрактора циркулирует в экстрактор, а смоченное растворителем сырье в экстракторе вакуумируют.

В создавшихся технологических условиях из пленки и макропор на наружной поверхности частиц сырья интенсивно испаряются в первую очередь легко летучие фракции, т.е. эфирные ароматические вещества.

Таким образом, с учетом высокой концентрации эфирных масел в пленке, высокого коэффициента испарения и коэффициента ректификации эфирных масел в паровой фазе, полученной из пленки, образуется фракция с высокой концентрацией ароматных эфирных масел, которая в конденсаторе-холодильнике охлаждается. Полученный конденсат направляется в сборник.

За время нахождения сырья под вакуумом для интенсификации процесса экстракции сырье, смоченное растворителем и находящееся на ложном днище, подогревают до 40...45°С через теплообменник.

По истечении определенного периода выдержки смоченного растворителем сырья под вакуумом в первом экстракторе экстрагент из экстрактора подается в экстрактор.

В экстракторе сырье, смоченное растворителем, вакуумируют с подогревом до 40...45 °С и отводят с наружной поверхности сырья пары, содержащие ароматические вещества, т.е. повторяют весь технологический цикл. Полученные фракции направляют в сборник.

Периоды выдержки сырья и циркуляции растворителя повторяют многократно до полного извлечения ароматических веществ из сырья.

В нижних слоях сырья, находящихся в жидкой фазе, для поддержания температуры и процесса испарения по всей высоте слоя сырья через теплообменники подводится соответствующее количество теплоты.

При движении потока паров снизу вверх через слой сырья, не заполненного жидкой фазой, происходит процесс многократного испарения и конденсации паров на поверхности сырья.

Более тяжелые пары, имеющие более высокую температуру кипения, конденсируются и стекают вниз, более летучие пары с высокой концентрацией эфирных масел многократно испаряются и двигаются вверх, т.е. происходит процесс ректификации.

В данном случае экстрактор работает как насадочная ректификационная колонна, роль насадки выполняют частицы сырья. Это позволит увеличить скорости паровых потоков, исключить их обратное перемещение, интенсифицировать процесс повышения концентрации эфирных масел в паровой фазе.

По окончании процесса экстрагирования и откачки настоя в реакторе осуществляется выпарка этанола из отработанного сырья, затем гидроспособом осуществляется удаление из реактора отработанного и выпаренного сырья.
