Винтовой насос. Винтовые насосы

Винтовые самовсасывающие насосы имеют преимущество перед импеллерными в том что на выходе развивают давление до 4-24 бар. НПО"Агромаш" разрабртал модельный ряд санитарных эксцентриковых одновинтовых насосов ОНВ согласно ГОСТ 18863-89 для пищевой, химической, фармацевтической промышленности

Винтовой (шнековый) насос ОВН Винтовой насос для молочных продуктов Винтовой насос для мясной и рыбной продукции Винтовой насос для кондитерской продукции
Винтовой (шнековый) насос ОВН Винтовой насос для молочных продуктов Винтовой насос для кондитерской продукции
Винтовой насос для косметики Винтовой насос для фруктов, овощей Винтовой насос для хлебобулочных изделий Винтовой насос для напитков

Диапазон производительности и давления санитарной серии винтовых насосов ОВН подобран таким образом, чтобы максимально соответствовать требованиям современных пищевых производств.
производительность - до 20 м3/ч
давление - до 6 бар

Винтовые насосы серии ОНВ имеют классическую компоновку с герметичными шарнирными узлами, которая обеспечивает надежность агрегата, отсутствие застойных зон, простоту эксплуатации и обслуживания. Вся проточная часть насоса выполнена из санитарной нержавеющей стали 12Х18Н10Т.
Винтовой насос




Винтовые самовсасывающие насосы имеют преимущество перед импеллерными в том что на выходе развивают давление до 4-24 бар. И помимо этого лучше справляются с более густыми средами. Хотя импеллерные имеют более высокую степень самовсасывания.

Винтовой насос

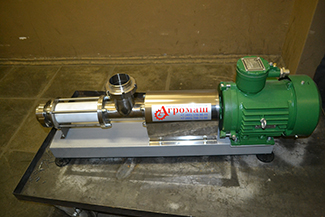

Внешний вид винтового насоса

Винтовой насос

Винтовой насос
Заводские испытания винтового насоса

Заводские испытания винтового насоса

Заводские испытания винтового насоса

Винтовой насос


Винтовой шнековый насос - заводские испытания


ВИДЕОКЛИП

Винтовой насос на мшвущ Видеоклип
о работе винтового насоса
Загрузить...


Винтовые (шнековые) насосы
  Основной рабочей частью эксцентрикового винтового шнекового насоса является винтовая (героторная) пара, которая определяет как принцип работы, так и все базовые характеристики насосного агрегата. Винтовая пара состоит из неподвижной части – статора, и подвижной – ротора
Статор – это внутренняя n+1-заходная спираль, изготовленная, как правило, из эластомера (резины), нераздельно (либо раздельно) соединенного с металлической обоймой (гильзой).
Ротор – это внешняя n-заходная спираль, которая изготавливается, как правило, из стали с последующим покрытием или без него.
Стоит указать, что наиболее распространены в настоящее время агрегаты с 2-заходными статором и 1-заходным ротором, такая схема является классической практически для всех производителей винтового оборудования.
Важным моментом в винтовых насосах, является то, что центры вращения спиралей, как статора, так и ротора смещены на величину эксцентриситета, что и позволяет создать пару трения, в которой при вращении ротора внутри статора создаются замкнутые герметичные полости вдоль всей оси вращения. При этом количество таких замкнутых полостей на единицу длины винтовой пары определяет конечное давление агрегата, а объем каждой полости – его производительность.

Отличительные особенности эксцентрикового винтового шнекового насоса

Эксцентриковые винтовые шнековые насосы сочетают в себе целый ряд таких характеристик, которые делают их незаменимыми при работе с вязкими неоднородными средами, средами с различными включениями, а также на тех технологических участках, где использование другого вида насосного оборудования недопустимо в силу различных причин:

•эксцентриковые винтовые шнековые насосы являются самовсасывающими, не требующими «заливки», то есть, перекачиваемая среда не является рабочим телом.
•эксцентриковые шнековые насосы могут перекачивать неоднородные среды с различными включениями, при этом размер допустимых включений определяется размером замкнутых полостей между ротором и статором.
•эксцентриковые винтовые шнековые насосы являются объемными, то есть, одному обороту ротора соответствует определенный объем перекаченной среды, что дает возможность тонкой регулировки производительности агрегата.
•эксцентриковые винтовые шнековые насосы теоретически могут развивать бесконечно большое давление. (На практике реализованы агрегаты с давлением до 72 бар).
•эксцентриковые винтовые шнековые насосы способны создавать устойчивое давление при любых оборотах ротора, а значит при любых производительностях, при этом не происходит пульсации и разрыва потока.



Модельный ряд винтовых насосов

ТИП

Давление

Произ-сть

Вход

Выход

Привод

Обороты



бар

м3/ч

DIN

DIN

кВт

об/мин

ОНВ-1-00

4

0,5

38

38

0,55

750

ОНВ-1-01

4

1

38

38

0,55

750

ОНВ-1-02

4

1,5

38

38

0,55

750

ОНВ-2-00

4

1,6

38

38

0,75

750

ОНВ-2-01

4

3

38

38

0,75

750

ОНВ-2-02

4

3

38

38

0,75

750

ОНВ-3-00

4

2

50

50

1,1

750

ОНВ-3-01

4

3

50

50

1,1

750

ОНВ-6-01

4

5

50

50

1,5

750

ОНВ-6-02

4

6,5

50

50

2,2

1000

ОНВ-12-00

6

9

80

80

5,5

750

ОНВ-12-01

6

12

80

80

5,5

1000

ОВН-20-00

4

20

100

100

5,5

750


Принципиальная схема эксцентрикового винтового шнекового насоса
Построение насосного агрегата на основе винтовой пары – это типовое решение по передаче крутящего момента от привода к эксцентричному телу вращения, в данном случае – ротору. При этом классическая компоновка шнекового насоса выглядит следующим образом:




ОНВ принципиальная схема



Принципиальная схема винтового насоса

Ротор (1)
представляет собой внешнюю однозаходную спираль с поперечным сечением, смещенным на величину эксцентриситета от оси.

Статор (2)
представляет собой внутреннюю двузаходную спираль, выполненную из эластомера, нераздельно (либо раздельно) соединенного с металлической обоймой (гильзой).

Тяга (3)
обеспечивает передачу крутящего момента от приводного вала к ротору, имеет высокую стойкость к износу. Возможно применение тяги с шнековым питателем.

Шарнирный узел (4)
отрабатывает эксцентриситет ротора, заполнен пищевой смазкой, имеет герметичную конструкцию.

Входной патрубок (5)
в зависимости от модели агрегата и желания заказчика, выполнен в виде фланца, либо быстроразъемного соединения "гайка".

Выходной патрубок (6)
в зависимости от модели агрегата и желания заказчика, выполнен в виде фланца, либо быстроразъемного соединения "гайка".

Подшипниковая стойка (7)
обеспечивает передачу крутящего момента от привода к шарнирному узлу.

Привод (8)
в зависимости от поставленной задачи, агрегат может быть укомплектован прямым двигателем, мотор-редуктором, мотор-вариатором, а также преобразователем частоты.

Монтажная плита (9)
обеспечивает необходимую точность монтажа всех конструкционных элементов насоса, и может быть выполнена из материала сталь 30 с дальнейшим порошковым покрытием, либо из нержавеющей стали 12Х18Н10Т.

Герметичная камера (10)
Герметичные камеры, образующиеся между ротором (1) и статором (2) - основа работы эксцентрикового шнекового насоса.

Применение винтовых насосов



Молочные продукты


Плавленый сыр, сырная масса, творог, прессованный творог, сливочное масло...
Мясо.
Рыба и их субпродукты
Мясные эмульсии, высокодисперсные продукты, рубленое мясо, сосисочный фарш, мясной фарш, мясной наполнитель для сухого корма животных, куриная кожа, рыбная шкурка. рыбнье палочки «сурими». потроха, мясные отходы...
Хлебобулочные изделия, сладости,
Пирожные
Хлебное тесто, бисквитное тесто, клейковина.
Корма, соусы, шоколад, помадки, бисквитные сливки ...



Напитки

Сок. сусло и винный осадок, выжимки, ягоды винограда, солодовая гуща...



Фрукты,
Овощи,
Салаты

Картофельное пюре, овощная мякоть, варенье и желе, фруктовое пюре.
Свежие и печеные яблоки, помидоры, фруктовые пюре, кожура
Сахар, крахмал, яйцепродукты, кулинарные полуфабрикаты, соусы Мякоть свеклы, сахарная пенка, патока.
Крахмальное молоко.
Майонез, соусы, карамель, мед...



Лечебная косметика

Мыло, кремы, гели. мази...


Пищевой насос - серийная продукция

Насос пищевой Насос импеллерный Насос самовсасывающий Насос пластинчатый (шиберный) Насос винтовой

Насос пищевой

Насос импеллерный Насос самовсасывающий Насос пластинчатый (шиберный) Насос винтовой
Насос шнековый Насос вихревой центробежно - роторный Насос вихревой центробежно - шнековый Насос перистальтический Пищевой насос -
гомогенизатор НГД - M

Насос шнековый

Насос вихревой центробежно - роторный Насос вихревой центробежно - шнековый Насос перистальтический Пищевой насос -
гомогенизатор НГД - M
Насос ламинарный Насос центробежный ОНЦ Насос пищевой БУРУН  Насос поршневой

Насос ламинарный

Насос центробежный ОНЦ Насос пищевой БУРУН  Насос поршневой
Гомогенизатор - серийная продукция

Гомогенизатор (общ) Гомогенизатор РПГ одно-двух ступенчатый Гомогенизатор РПГ-М роторно-кавитационный (4-х роторный) Гомогенизатор РПГ (по аналогу импортного) Гомогенизатор - аналог импортных

Гомогенизатор (общ)

Гомогенизатор РПГ одно-двух ступенчатый Гомогенизатор РПГ-М Гомогенизатор РПГ (по аналогу импортного) Гомогенизатор - аналог импортных
Погружной гомогенизатор Вертикальный многоступечатый гомогенизатор Гомогенизатор РПГ-22i (по аналогу импортного) Гомогенизатор для мясных, рыбных паштетов, фарша, кремов, плавленого сыра Вакуумный миксер-гомогенизатор
Погружной гомогенизатор Вертикальный многоступечатый гомогенизатор Гомогенизатор РПГ-22i (по аналогу импортного) Гомогенизатор для мясных, рыбных паштетов, фарша, Вакуумный миксер-гомогенизатор
Гомогенизатор высокого давления  Гомогенизатор плунжерный Гомогенизатор шнеко - дисковый для смазок Диспергатор поточный аналог импортного

Гомогенизатор высокого давления

 Гомогенизатор плунжерный Гомогенизатор шнеко - дисковый для смазок Диспергатор поточный аналог импортного






Винтовой насос. Разработка, производство, изготовление, продажа винтовых насосов. Антикризисные цены на винтовой насос. Купить винтовой насос, насос винтовой.

© Агромаш 2006г.
